Beschreibung
Zertifizierter nativer BACnet Building Controller (Geräteprofil B-BC) nach der BACnet-Norm ISO 16484-5:2017, Rev. 15. Frei programmierbare modulare DDC-Einheit zur Regelung, Steuerung, Überwachung und Optimierung von Systemen für die Gebäudeautomation.
Realisierung von einfachen HLK-Lösungen bis hin zu komplexen Anforderungen und gewerkeübergreifender Kommunikation mit Router-Funktionalität. Hohes Maß an Planungssicherheit und Interoperabilität bieten die genormten und weit verbreiteten Kommunikationsprotokolle wie BACnet oder Modbus.
Erhebliche Steigerung der Performance und der Anzahl der aktiven Teilnehmer durch die neue F-Bus Technologie
- 2× Ethernet Schnittstelle zur Netzwerkanbindung und IP-Kommunikation für BACnet, Webservices, Modbus TCP (Client/Server), Webkonfiguration, Programmierung, Service, FTP …
- 2× RS485 Schnittstellen (2-Draht) zur Kommunikation über BACnet MS/TP (mit Router-Funktion), Modbus RTU (Client/Server) und SE-Standard A-, B-, E-Bus
- 1× USB Service Schnittstelle (Typ B) für Diagnose, Parametrierung und Wartung, Webserver-Funktionalität
- 2× C-/F-Bus Schnittstellen, wahlweise für 22 C-Bus oder 32 F-Bus Teilnehmer pro Linie
- 2× Digitalausgänge – Relaiskontakt (Wechsler): je max. AC 24 V, 0,01 V / DC 30 V, 0,01 V
- SDHC-Flashkarte für Trenddaten, Applikation, CAD-Daten, Sprachen, Firmware …
- NVRAM für nichtflüchtige Daten (Datenerhalt über Pufferbatterie)
- 1× Echtzeituhr (RTC) mit automatischer Sommer- und Winterzeitumschaltung
Software-Webkonfiguration
- Komfortable passwortgeschützte Weboberfläche mit benutzerabhängigem Zugriff
- Konfiguration: Gerät, Netzwerk, Bus, Modem, Routing, BACnet-Einstellungen …
- System: Diagnosemöglichkeiten für BACnet-Objekte, Kommunikation, Backup & Restore, Firmware-Update …
- Projekt-Viewer: Anzeige (und Ändern) von projektierten BACnet-Objekten als Betriebsdaten, Alarme und Trendaufzeichnungen …
Weitere Softwarefunktionen
- Routing von IP- und BACnet-Netzwerken
- Zugriffssteuerung über eine Benutzerverwaltung (Rollen und Rechte)
- Kompatibel zu dem BACnet-Standard ISO 16484-5:2017, Rev. 15. Details siehe PICS-Liste und AMEV-Testat
- Verarbeitung von bis zu 2.000 BACnet-Objekten
- Versand von BACnet-Notifications (Alarme oder Meldungen) per E-Mail oder SMS
- Direkte Onlineprogrammierung über PC mit grafischer Programmieroberfläche, Modulbibliothek und Makrofunktionen für kompakte Regelungen, bis zu 65.520 Programmzeilen, Beispielapplikationen stehen zur individuellen Anpassung zur Verfügung
- Je 32.767 analoge und digitale Datenpunkte (Intern), sowie weitere Datenpunkte (Extern) für die Kommunikation mit dem RS485-Bus, den I/O Modulen und dem Feldbus
- Softwarepaket: BACnet G 01 03 10 enthalten
Optionen, Softwarepakete (Aktivierungscode mit registriertem Zugang über SE-Homepage)
- Modbus G 01 03 20 (Modbus-Client)
Zertifikate
- BACnet-Standard ISO 16484-5:2017, Rev. 15
- AMEV-Testat nach DIN EN ISO 16484-5 mit AMEV-Profil AS-B AMEV BACnet 2017 (Automationsstation mit erweiterter Ausstattung)

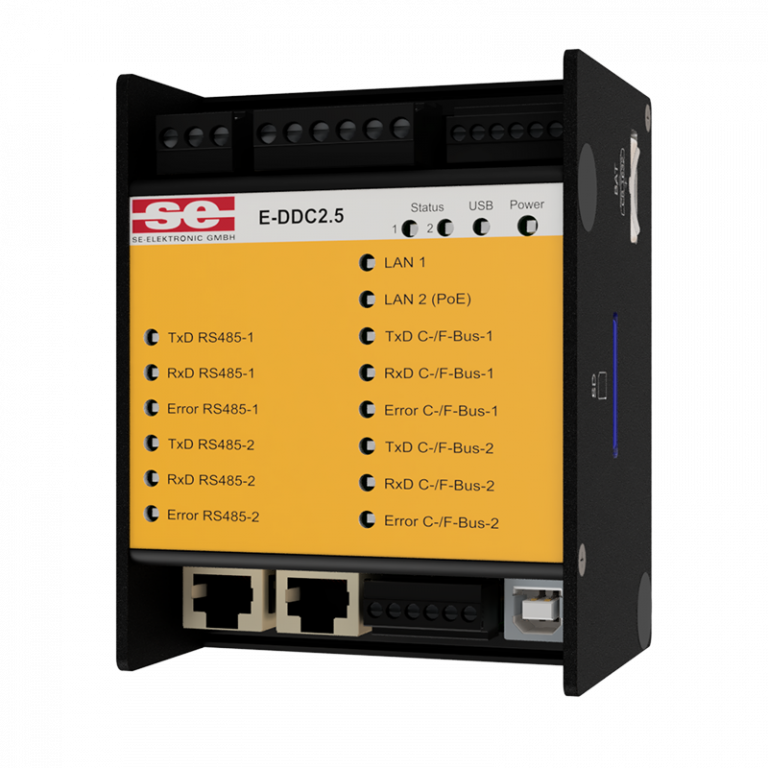

Robustes Metallgehäuse, Industriedesign für Hutschienenmontage.
