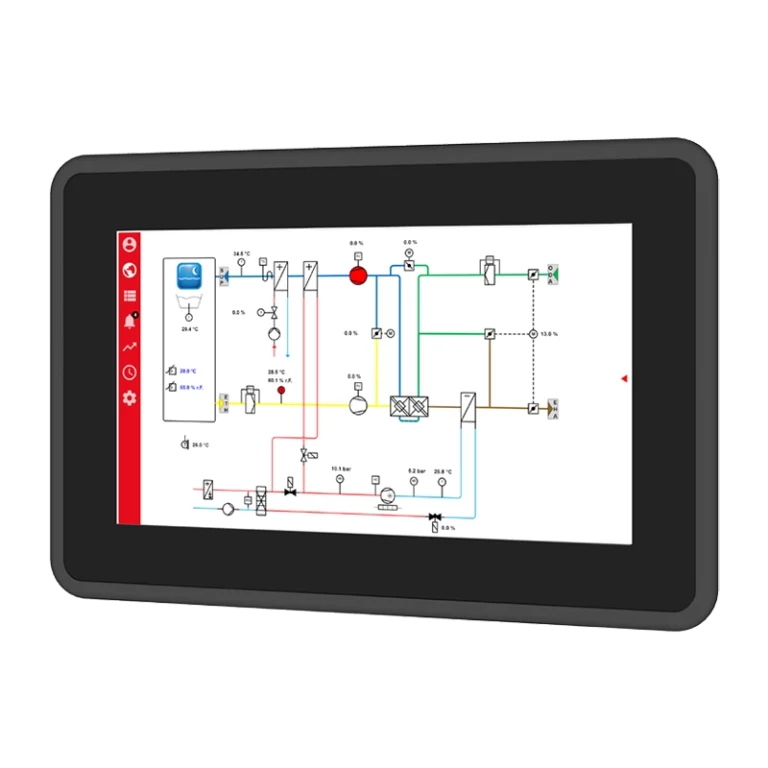

Touch Display 7“ mit Schutzgrad IP23

Model nr: HMI-WEB7 IP23

7″ kapazitives Touchdisplay mit Schutzgrad IP23 und vorinstallierter SE-Kiosk-App zur Steuerung und Visualisierung von Prozessdaten der Automationsstationen (z. B. E-DDC2.3)

Dieses Produkt teilen

Beschreibung

7″ kapazitives Touchdisplay mit vorinstallierter SE-Kiosk-App zur Steuerung und Visualisierung von Prozessdaten der Automationsstationen (z. B. E-DDC2.3). Je nach Montageart des Geräts kann ein Schutzgrad von IP 23 oder IP 65 erreicht werden.

  • Auflösung 1024 × 600 Pixel
  • Visualisierung und Bedienung per Touch
  • 1× RJ45-Ethernet mit Einspeisung passives PoE zur Spannungsversorgung, Netzwerkanbindung und IP-Kommunikation für Webserveranbindung, Time sync, Webkonfiguration, Programmierung, Service, FTP …
  • 2× USB Service Schnittstelle (Typ A):
    – 1× für externen USB-Stick, Tastatur, Maus …
    – 1× intern (wird aktuell nicht verwendet)
  • Intern verbauter μSD-Kartenhalter für Firmware Update des Geräts und Speichererweiterung
  • UV-beständig
  • Passwortgeschützte Systemkonfiguration
  • Startseite individuell gestaltbar
  • Helligkeit frei einstellbar, Dauer-AN-Funktion, automatische Abschaltfunktion
  • Integrierte PDF-Anzeige
  • Kopieren von Trenddaten von der E-DDC auf USB-Stick
  • Sicherung der Backups der E-DDC auf USB-Stick
  • Einspielen der Backups von USB-Stick auf E-DDC

Steuerung und Visualisierung der Webkonfiguration eines angeschlossenen E-DDC

  • Komfortable, passwortgeschützte Weboberfläche mit benutzerabhängigem Zugriff
  • Konfiguration: Gerät-, Netzwerk-, Bus-, Modem-, Routing-, BACnet-Einstellungen …
  • System: Diagnosemöglichkeiten für BACnet-Objekte, Kommunikation, Backup & Restore, Firmware-Update …
  • Projekt-Viewer: Anzeige (und Ändern) von projektierten BACnet-Objekten als Betriebsdaten, Alarme und Trendaufzeichnungen …



Kunststoffgehäuse mit Glaseinsatz, Rahmenfarbe Schwarz. Geeignet für Front- oder Aufputzmontage an Schalttafeln.

Zusätzliche Informationen

Voltage supply/Spannungsversorgung

AC 24 V ± 10 %, 50 …60 Hz passives PoE über RJ45-Ethernet, DC 24 V ± 20 % passives PoE über RJ45-Ethernet

Max. power consumption/Leistungsaufnahme

AC 6 VA (ohne USB-Last), DC 6 W (ohne USB-Last)

Maße Gerät

202,0 × 135,0 (141,0) × 24,6 (31,0) Länge × Breite × Höhe in mm (mit Halteklammern Metall)

Maße Ausschnitt

190,0 × 123,0 (mit 6,0 mm Radius) Länge × Breite in mm

Material/Color/Material/Farbe

ABS + Glas, schwarz + transparent

Operation temperature/Einsatztemperatur

-20 …+50 °C

Mounting type/Montageart

Fronteinbau für Schaltschranktüre / auf Schaltschranktüre mit Magneten

Weight/Gewicht

395 g, 395 g, 430 g (mit Befestigung), 430 g (mit Befestigung)

Protection class/Schutzklasse

III Schutzkleinspannung

Protection/Schutzart

IP23: Gerät auf Schaltschranktüre mit Magneten nur bei angezogenen Schrauben, IP23: Rückseite Gerät in Schaltschranktüre nur bei angezogenen Schrauben, IP65: Vorderseite Gerät in Schaltschranktüre nur bei angezogenen Schrauben

Suchen Sie nach maßgeschneiderten Lösungen?

Dank unserer Kompetenz in der Entwicklung von elektronischen Komponenten können Funktion und Design von OEM-Produkten individuell an Ihre Bedürfnisse angepasst werden. Die direkte Zusammenarbeit mit unserer Produktion und deren Wissen über Kunststoffverarbeitung, Ausstattung und Montage ermöglicht maßgeschneiderte Lösungen für Sie: von kundenspezifischen Etiketten über individuelle Produktgehäuse bis hin zu speziellen Kabellängen.

Ähnliche Produkte

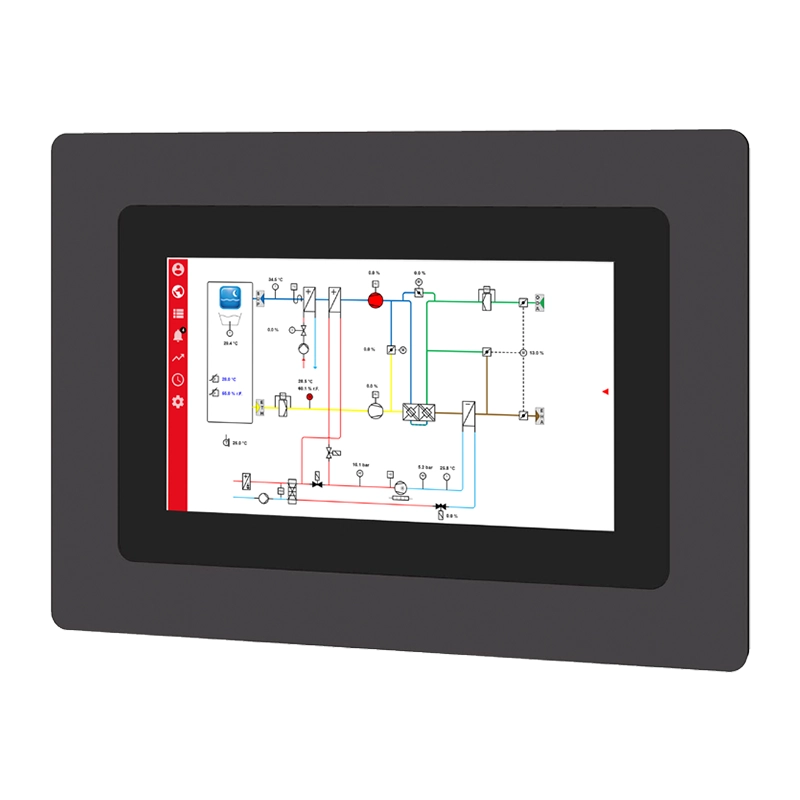

Type: HMI-WEB7 wm

7″ kapazitives Touchdisplay zur Wandmontage mit vorinstallierter SE-Kiosk-App zur Steuerung und Visualisierung von Prozessdaten der Automationsstationen (z. B. E-DDC2.3).

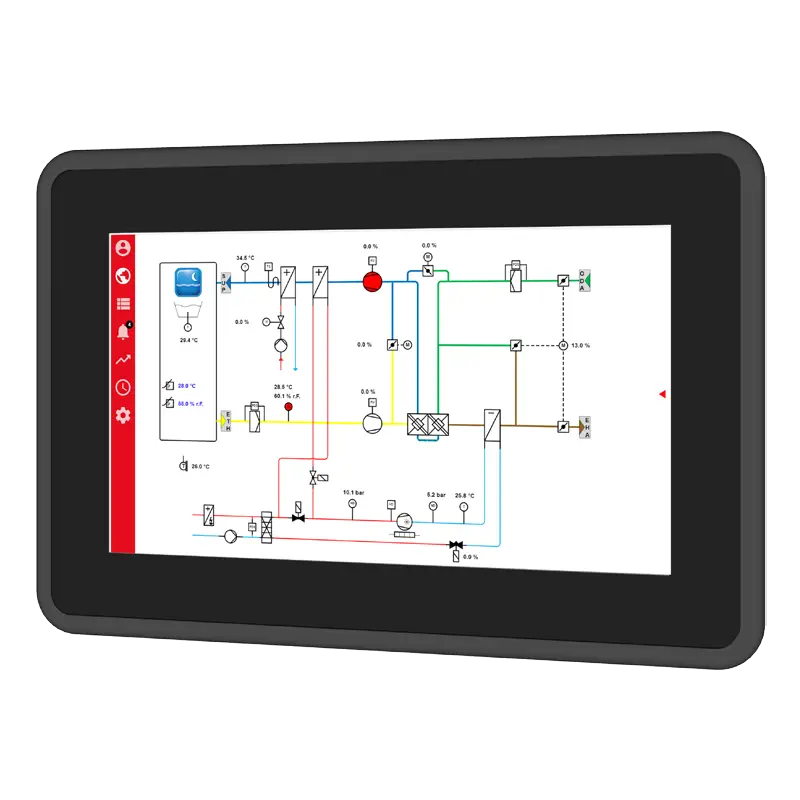

Type: HMI-WEB7
