Beschreibung

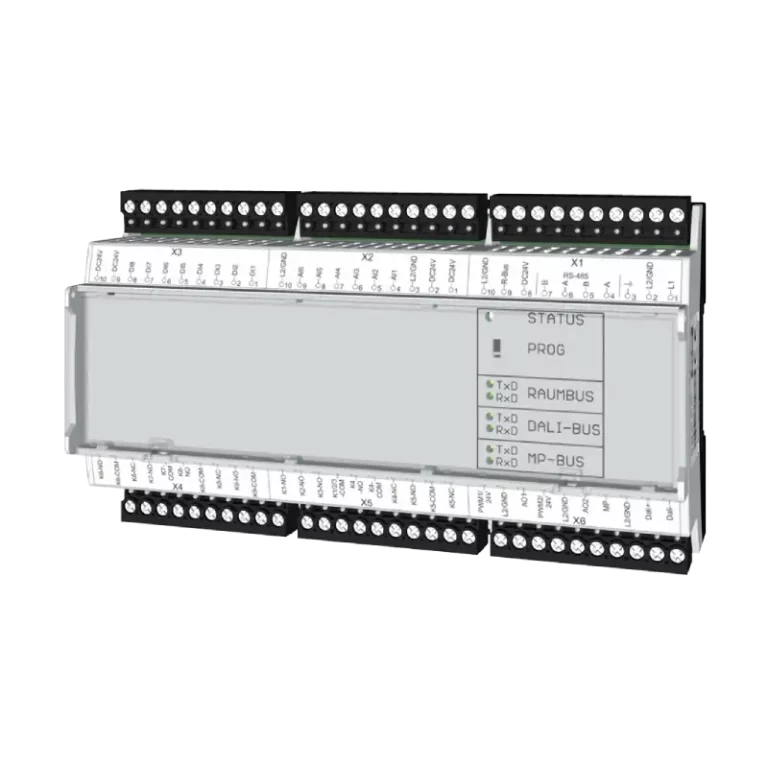

Steckbares Multi-I/O-Modul zur Anbindung von Sensorik und Aktorik für die Einzelraumregelung. Kommunikation zum Controller per Raum-Bus mit einfacher 2-Draht-Technik. Adressierung über automatische Modulerkennung.
Frei konfigurierbare analoge bzw. digitale Ein- und Ausgänge für verschiedenste Anwendungsgebiete in der Einzelraumregelung wie z. B. zur Ansteuerung eines 3-stufigen Ventilators (Fan-Coils), Heiz-/Kühlventilen, wahlweise mit Change over Funktion, Eingänge für diverse Temperaturfühlertypen, Frostschutzwächter, Stör- und Betriebsmeldungen usw. Aber auch die Anbindung der Beleuchtungstechnik oder Beschattung lässt sich sehr einfach realisieren. Entsprechende Kontakte stehen direkt am Modul zur Verfügung. Alle elektrischen Verbindungen am Modul wurden über servicefreundliche Steckverbinder zum einfachen Anschluss der externen Feldgeräte realisiert.
- 3× Digitalausgänge (Relaiskontakt NO mit gemeinsamem COM) für eine 3-stufige Fan-Coil-Ansteuerung
- 4× Digitalausgänge (Relaiskontakt CO), frei konfigurierbar
- 2× Digitalausgänge (Relaiskontakt NO), frei konfigurierbar
- 2× Analogausgänge 0 …10 V, max. 10 mA, frei konfigurierbar
- 2× PWM-Ausgänge, parametrierbar für 50 oder 60 Hz
- 6× Analogeingänge multifunktional (0 …10 V, Pt1000, div. NTC, KTY), wahlweise auch als Digitaleingänge verwendbar (potentialbehaftet)
- 8× Digitaleingänge (potentialbehaftet), frei konfigurierbar
- 1× 24 V AC Versorgungsspannung
- 1× Raum-Bus für Anbindung mit Controller(Bediengerät
- 1× Stützklemmen für RS485-Busdrahtung
- 1× MP-Bus
- 1× Dali-Bus
Kunststoffgehäuse für Hutschienenmontage.
