Beschreibung

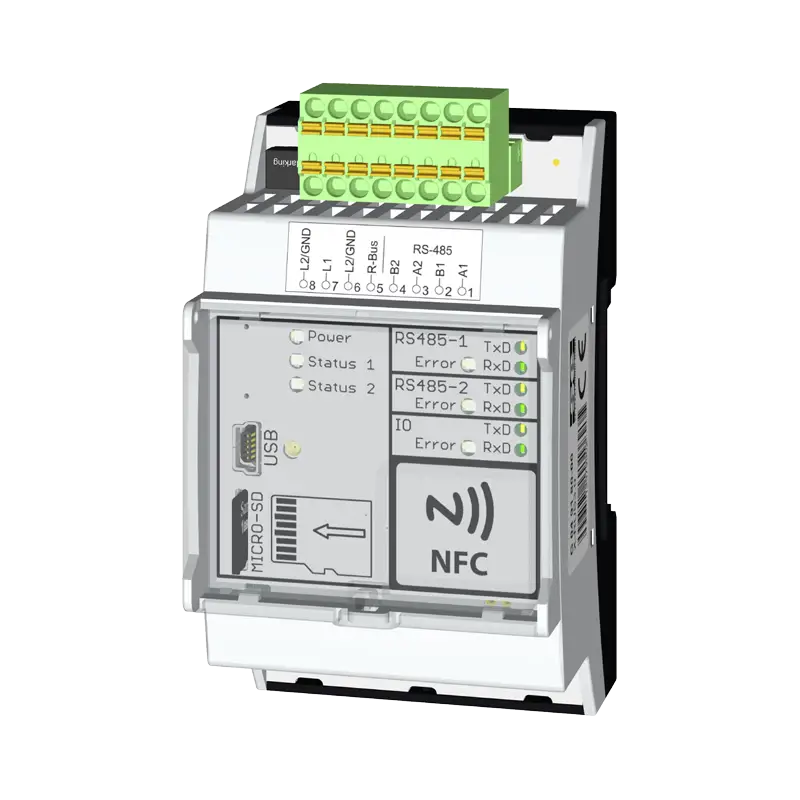

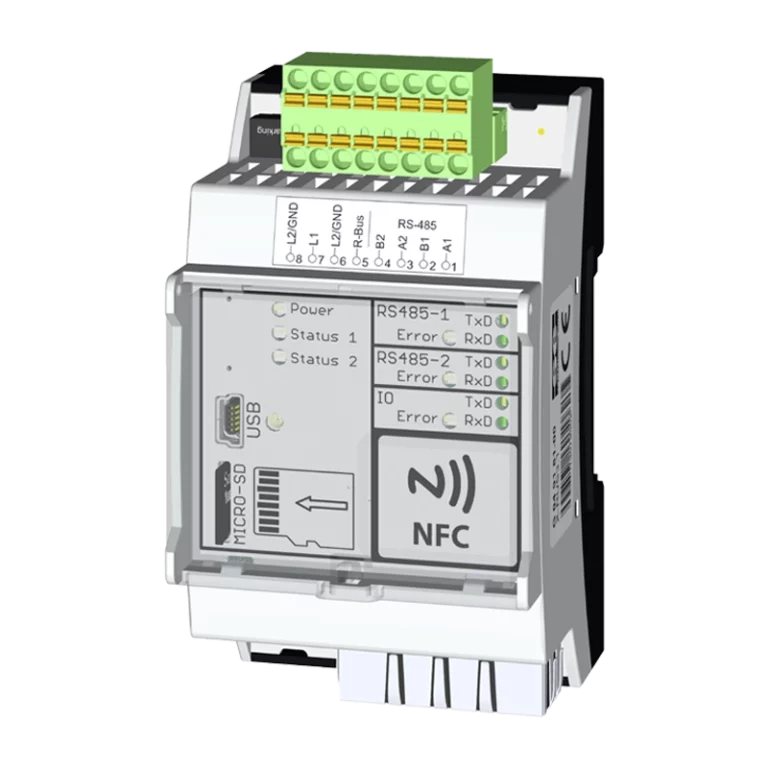

Nativer BACnet-Gebäuderegler (Geräteprofil B-BC) gemäß BACnet-Standard ISO 16484-5:2012, Rev. 12 und zusätzlich ab Firmware-Version 03.08.08 auch BACnet-Standard ISO 16484-5:2017, Rev. 15.
Frei programmierbare, modulare X-RUS-Einheit zur Regelung, Steuerung, Überwachung und Optimierung von Gebäudeautomationssystemen.
Realisierung von einfachen HLK-Lösungen bis hin zu komplexen Anforderungen.
Hohes Maß an Planungssicherheit und Interoperabilität bieten die genormten und weit verbreitete Kommunikationsprotokolle, wie BACnet oder Modbus.
Erhebliche Steigerung der Performance und der Anzahl aktiven Teilnehmer durch die neue Raum-Bus Technologie.
- 1× Ethernet-Schnittstelle für Netzwerkanbindung und IP-Kommunikation für BACnet, Webservices, Modbus TCP (Master/Slave), Webkonfiguration, Programmierung, Service, FTP …
- 2× RS485-Schnittstelle (2-Draht) für Kommunikation über BACnet MS/TP (mit Routerfunktion), Modbus RTU (Master/Slave)
- 1× USB Service Schnittstelle (Typ B) für Diagnose, Parametrierung und Wartung, Webserver-Funktionalität
- SD-Flash-Karte für Trenddaten, Applikation, CAD-Daten, Sprachen, Firmware …
- NVRAM für nichtflüchtige Daten
- 1× Echtzeituhr (RTC) mit automatischer Sommer-/Winterzeitumstellung
- Eigene Raum-Bus Kommunikation mit einfacher 2-Draht-Technik für bis zu 16 I/O-Module (Master) je X-RUS

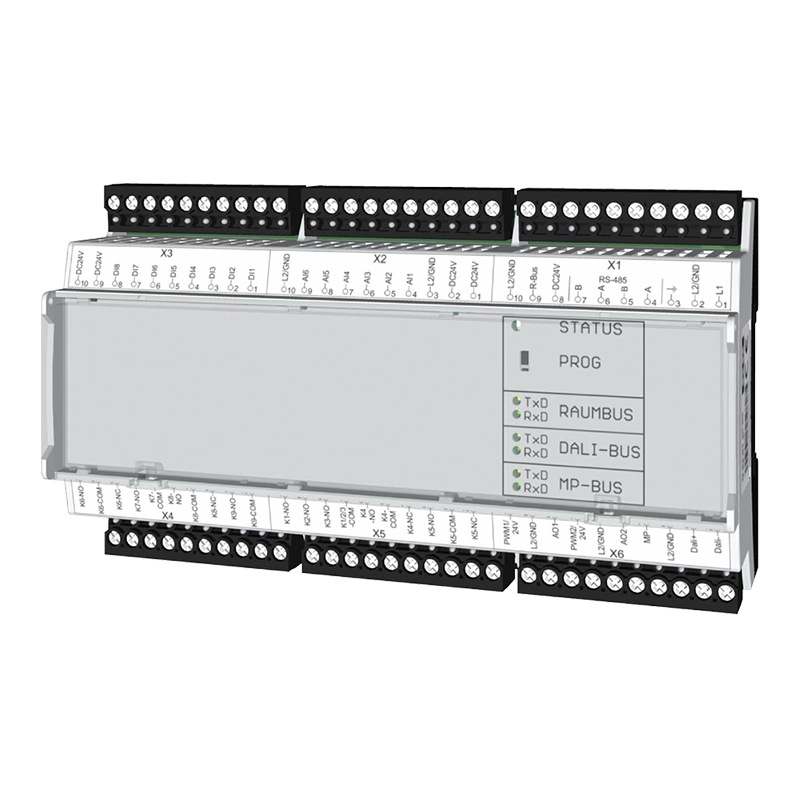

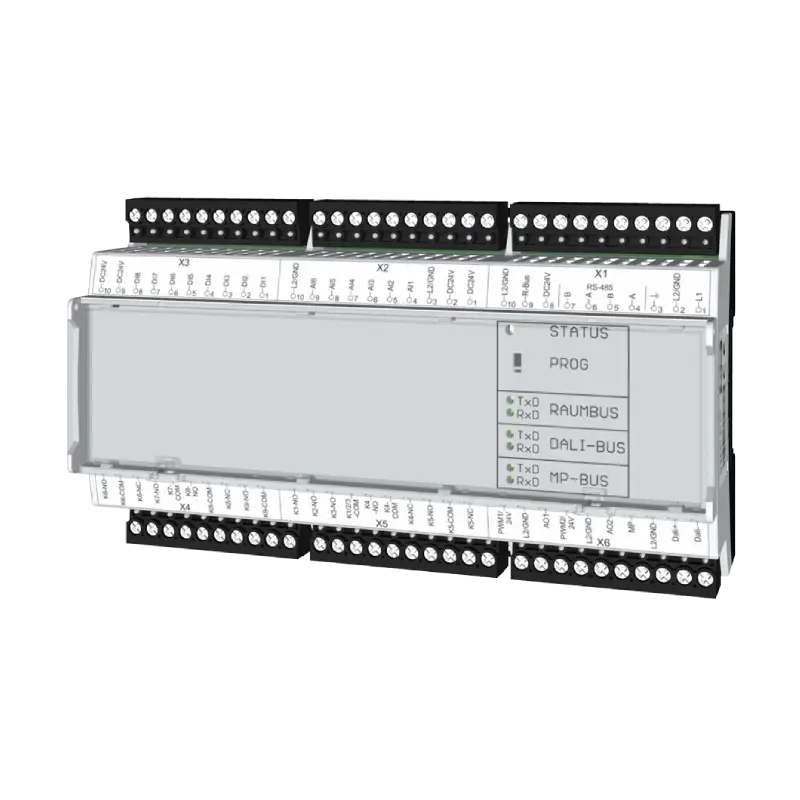

- Optionale Anbindung an den MP-Bus über die X-FCU TRIAC oder X-IO MP Module
Software-Webkonfiguration
- Komfortables passwortgeschütztes Webinterface mit benutzerabhängigem Zugriff
- Konfiguration: Gerät, Netzwerk, Bus, Modem, Routing, BACnet-Einstellungen …
- System: Diagnosefunktionen für BACnet-Objekte, Kommunikation, Backup & Restore, Firmware-Update …
- Projekt-Viewer: Anzeigen (und Ändern) von projektierten BACnet-Objekten als Betriebsdaten, Alarme und Trendaufzeichnungen …
Weitere Softwarefunktionen
- Routing von IP- und BACnet-Netzwerken
- Zugriffssteuerung über eine Benutzerverwaltung (Rollen und Rechte)
- Kompatibel zu dem BACnet-Standard ISO 16484-5:2012 Rev. 12 und zusätzlich ab Firmware-Version 03.08.08 auch BACnet-Standard ISO 16484-5:2017, Rev. 15. Details siehe PICS-Liste und AMEV-Testat
- Verarbeitung von bis zu 250 BACnet-Objekten
- Versand von BACnet Notifications (Alarme oder Meldungen) per E-Mail
- Direkte Online-Programmierung über PC mit grafischer Programmieroberfläche, Modulbibliothek und Makrofunktionen für kompakte Regelungen, 16.384 Programmzeilen, Beispielapplikationen stehen für die individuellen Anpassung zur Verfügung
- Je 8.192 analoge und digitale Datenpunkte (intern) sowie zusätzliche Datenpunkte (extern) für die Kommunikation mit dem RS485-Bus, den IO-Modulen und dem Feldbus
- Geografische Sonnenstandberechnung der relevanten Sonnenwinkel, sowie die Uhrzeiten von Sonnenaufgang/ -untergang
- Softwarepaket: Webserver G 01 03 30 inklusive
Optionen, Softwarepakete (Freischaltcode mit registriertem Zugang über SE-Homepage)
- BACnet G 01 03 10
- Modbus G 01 03 20 (Modbus Master)
Zertifikate
- BACnet-Standard ISO 16484-5:2017, Rev. 15
- AMEV-Prüfzertifikat gemäß DIN EN ISO 16484-5 mit AMEV-Profil AS-B AMEV BACnet 2017 (Automationsstation mit erweiterter Ausstattung)
Kunststoffgehäuse zur Hutschienenmontage.
