Beschreibung
Nativer BACnet Building Controller (Geräteprofil B-BC) nach der BACnet-Norm ISO 16484-5:2012, Rev. 12, und
zusätzlich ab Firmware-Version 03.08.08 auch BACnet-Standard ISO 16484-5:2017, Rev. 15.

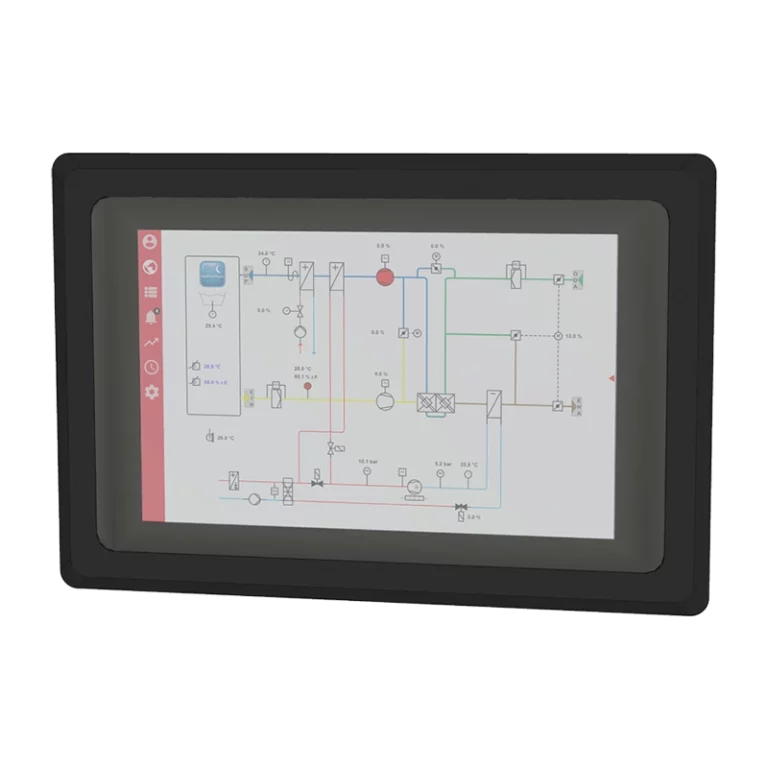

Frei programmierbare modulare DDC-Einheit mit 12″-Touchpanel und integrierter Webserver-Funktionalität zur Regelung,
Steuerung, Überwachung und Optimierung von Systemen für die Gebäudeautomation.
Realisierung von einfachen HLK-Lösungen bis hin zu komplexen Anforderungen und gewerkeübergreifender Kommunikation mit
Router-Funktionalität. Hohes Maß an Planungssicherheit und Interoperabilität bieten die genormten und weit verbreiteten Kommunikationsprotokolle wie BACnet oder Modbus.
Erhebliche Steigerung der Performance und der Anzahl der aktiven Teilnehmer durch neue F-Bus-Technologie.
- Auflösung 1280 × 800 Pixel
- Visualisierung und Bedienung per Touch
- Seiten individuell ein-/ und ausblendbar
- Frei definierbare Grafiken, Stör- und Betriebsmeldungstexte sowie Rezepttexte (Anleitungen zur Störungsbeseitigung) für
jede einzelne Störmeldung - Einzel- und Sammelquittierungsmöglichkeiten von Störungen, Ereignisaufzeichnung mit Datum und Uhrzeit
- 1× Ethernet-Schnittstelle zur Netzwerkanbindung und IP-Kommunikation für BACnet, Webservices, Modbus TCP
(Master/Slave), Webkonfiguration, Programmierung, Service, FTP … - 2× RS485-Schnittstellen (2-Draht) zur Kommunikation über BACnet MS/TP (mit Router-Funktion), Modbus RTU
(Master/Slave) und SE-Standard A-, B-, E-Bus - 1× USB Service Schnittstelle (Typ B) für Diagnose, Parametrierung und Wartung, Webserver-Funktionalität
- 2× C-/F-Bus-Schnittstellen, optional für 22 C-Bus- oder 32 F-Bus-Teilnehmer pro Linie
- SD-Flashkarte für Trenddaten, Applikationen, CAD-Daten, Sprachen, Firmware …
- NVRAM für nichtflüchtige Daten (Datenerhalt über Batterie CR 1632)
- 1× Echtzeituhr (RTC) mit automatischer Sommer-/Winterzeitumstellung
Software-Webkonfiguration
- Komfortable, passwortgeschützte Weboberfläche mit benutzerabhängigem Zugriff
- Konfiguration: Gerät, Netzwerk, Bus, Modem, Routing, BACnet-Einstellungen …
- System: Diagnosemöglichkeiten für BACnet-Objekte, Kommunikation, Backup & Restore, Firmware-Update …
- Projekt-Viewer: Anzeigen (und Ändern) von projektierten BACnet-Objekten als Betriebsdaten, Alarme und
Trendaufzeichnungen …
Weitere Softwarefunktionen
- Routing von IP- und BACnet-Netzwerken
- Zugriffssteuerung über Benutzerverwaltung (Rollen und Rechte)
- Kompatibel zu dem BACnet-Standard ISO 16484-5:2012, Rev. 12, und ab Firmware-Version 03.08.08 auch mit BACnet-Norm
ISO 16484-5:2017, Rev. 15. Details siehe PICS-Liste und AMEV-Testat - Verarbeitung von bis zu 2.000 BACnet-Objekten
- Direkte Onlineprogrammierung über PC mit grafischer Programmieroberfläche, Modulbibliothek und Makrofunktionen
für kompakte Regelungen, 65.536 Programmzeilen, Beispielapplikationen stehen zur individuellen Verfügung - Je 32.767 analoge und digitale Datenpunkte (intern), sowie weitere Datenpunkte (extern) für die Kommunikation
mit dem RS485-Bus, den I/O-Modulen und dem Feldbus - Geografische Sonnenstandsberechnung der relevanten Sonnenstandswinkel, sowie die Uhrzeiten von Sonnenaufgang/- untergang
- Softwarepaket: BACnet G 01 03 10 enthalten
Optionen, Softwarepakete (Freischaltcode mit registriertem Zugang über SE-Homepage)
- Modbus G 01 03 20 (Modbus Master)
Zertifikate
- BACnet-Standard ISO 16484-5:2017, Rev. 15
- AMEV-Testat nach DIN EN ISO 16484-5 mit AMEV-Profil AS-B AMEV BACnet 2017 (Automationsstation mit erweiterter Ausstattung)
Robustes Metallgehäuse, Frontfarbe: Schwarz
Frontmontage für Schaltschranktür
