Beschreibung

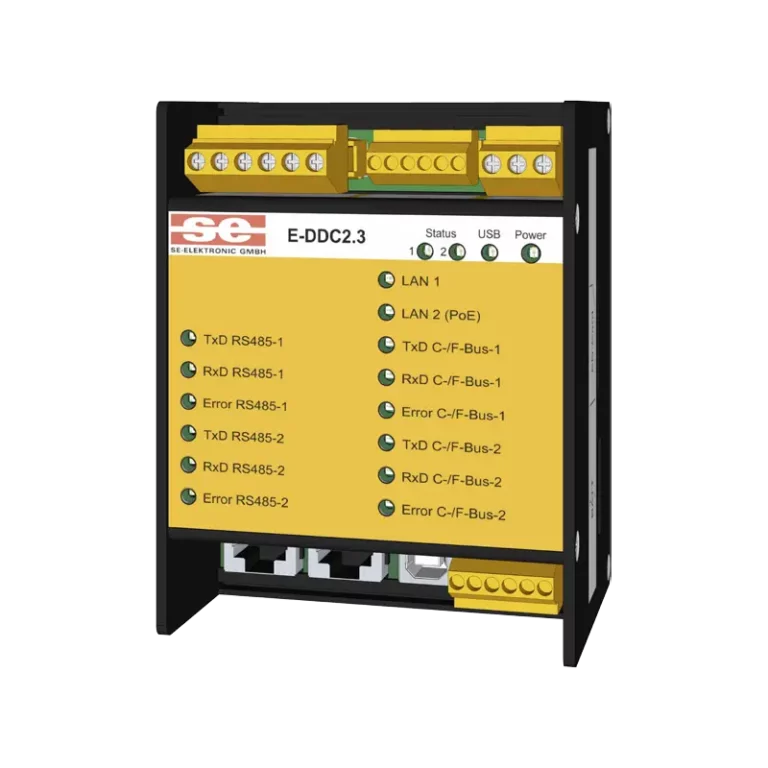

Zertifizierter nativer BACnet Building Controller (Geräteprofil B-BC) gemäß BACnet-Standard ISO 16484-5:2017, Rev. 15. Frei programmierbare, modulare DDC-Einheit zur Regelung, Steuerung, Überwachung und Optimierung von Systemen für die Gebäudeautomation. Realisierung von einfachen HLK-Lösungen bis hin zu komplexen Anforderungen und gewerkeübergreifender Kommunikation mit Router-Funktionalität. Hoßes Maß an Planungssicherheit und Interoperabilität bieten die genormten und weit verbreiteten Kommunikationsprotokolle wie BACnet oder Modbus. Erhebliche Steigerung der Performance und der Anzahl der aktive Teilnehmer durch die neue F-Bus-Technologie.
- 2× Ethernet-Schnittstellen zur Netzwerkanbindung und IP-Kommunikation für BACnet, Webservices, Modbus TCP (Master/Slave), Webkonfiguration, Programmierung, Service, FTP …
- 2× RS485-Schnittstellen (2-Draht) zur Kommunikation über BACnet MS/TP (mit Router-Funktion), Modbus RTU (Master/Slave) und SE-Standard A-, B-, E-Bus
- 1× USB Service Schnittstelle (Typ B) für Diagnose, Parametrierung und Wartung, Webserver-Funktionalität
- 2× C-/F-Bus-Schnittstellen, wahlweise für 22 C-Bus- oder 32 F-Bus-Teilnehmer pro Linie
- 2× Digitalausgänge – Relaiskontakt (Wechsler): je max. AC 24 V, 0,6 A / DC 30 V, 2 A
- SD-Flashkarte für Trenddaten, Applikationen, CAD-Daten, Sprachen, Firmware …
- NVRAM für nichtflüchtige Daten (Datenerhalt über Pufferbatterie)
- 1× Echtzeituhr (RTC) mit automatischer Sommer- und Winterzeitumschaltung
Software Webkonfiguration
- Komfortables, passwortgeschütztes Webinterface mit benutzerabhängigem Zugriff
- Konfiguration: Gerät, Netzwerk, Bus, Modem, Routing, BACnet-Einstellungen …
- System: Diagnosemöglichkeiten für BACnet-Objekte, Kommunikation, Backup & Restore, Firmware-Update …
- Projekt-Viewer: Anzeigen (und Ändern) von projektierten BACnet-Objekten als Betriebsdaten, Alarme und Trendaufzeichnungen …
Weitere Softwarefunktionen
- Routing von IP- und BACnet-Netzwerken
- Zugangssteuerung über eine Benutzerverwaltung (Rollen und Rechte)
- Kompatibel mit dem BACnet-Standard ISO 16484-5:2017, Rev. 15. Details siehe PICS-Liste und AMEV-Testat
- Verarbeitung von bis zu 2.000 BACnet-Objekten
- Versand von BACnet-Notifications (Alarme oder Meldungen) per E-Mail oder SMS
- Direkte Onlineprogrammierung über PC mit grafischer Programmieroberfläche, Modulbibliothek und Makrofunktionen für kompakte Regelungen , bis zu 65.520 Programmlinien, Beispielapplikationen stehen zur individuellen Anpassung zur Verfügung
- Je 32.767 analoge und digitale Datenpunkte (intern), sowie weitere Datenpunkte (extern) für die Kommunikation
mit dem RS485-Bus, den I/O-Modulen und dem Feldbus - Geografische Sonnenstandsberechnung der relevanten Sonnenstandswinkel, sowie die Uhrzeiten von Sonnenaufgang/- untergang
- Softwarepaket: BACnet G 01 03 10 enthalten
Optionen, Softwarepakete (Aktivierungscode mit registriertem Zugang über SE-Homepage)
- Modbus G 01 03 20 (Modbus-Master)
Zertifikate
- BACnet-Standard ISO 16484-5:2017, Rev. 15
- AMEV-Testat nach DIN EN ISO 16484-5 mit AMEV-Profil AS-B AMEV BACnet 2017 (Automationsstation mit erweiterter Ausstattung)
