Beschreibung

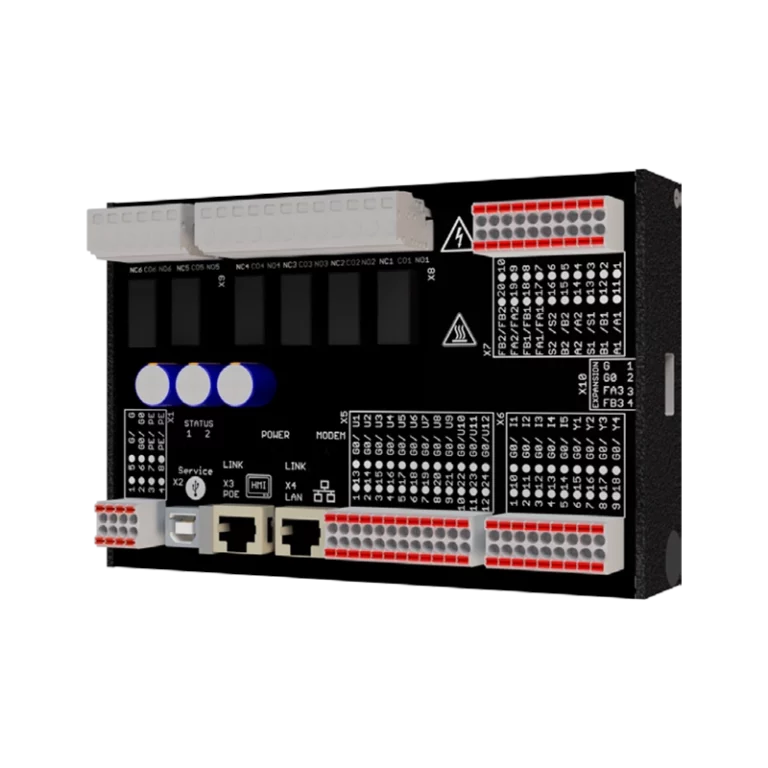

Frei programmierbare, modulare DDC-Einheit zur Regelung, Steuerung, Überwachung und Optimierung von Systemen für die Gebäudeautomation. Realisierung von einfachen HLK-Lösungen bis hin zu komplexen Anforderungen und gewerkeübergreifender Kommunikation. Erhebliche Steigerung der Performance und der Anzahl der aktiven Teilnehmer durch die neue F-Bus-Technologie.
- 2× Ethernet-Schnittstellen für Webservices, BACnet IP, Modbus TCP (Master/Slave), Webkonfiguration, Programmierung, Service, FTP … sowie Anschluss an Touchpanel (z. B. HMI-WEB7)
- 2× RS485-Schnittstellen (2-Draht) für Kommunikation über BACnet MS/TP, Modbus RTU (Master/Slave) und SE-Standard A-, B-, E-Bus
- 1× USB Service Schnittstelle (Typ B) für Diagnose, Parametrierung und Wartung, Webserver-Funktionalität
- 1× EXPANSION-Bus Schnittstelle für bis zu 32 F-Bus Teilnehmern
- 2× C-/F-Bus-Leitungen für bis zu 23 (C-Bus) / 32 (F-Bus) Teilnehmern
- 12× Universaleingänge für Sensoren, Analog und Digital Eingang
- 5× Digitaleingänge
- 4× Analogausgänge 0 … 10V
- 6× Digitalausgänge – Relaiskontakt (Wechsler): je max. AC 250 V
- SDHC-Flashkarte für Trenddaten, Applikationen, CAD-Daten, Sprachen, Firmware …
- NVRAM für nichtflüchtige Daten (Datenerhalt über Pufferbatterie)
- 1× Echtzeituhr (RTC) mit automatischer Umstellung von Sommer- und Winterzeit
Software-Webkonfiguration
- Komfortables, passwortgeschütztes Webinterface mit benutzerabhängigem Zugriff
- Konfiguration: Gerät, Netzwerk, Bus, Modem, Routing, BACnet-Einstellungen …
- System: Diagnosemöglichkeiten für BACnet-Objekte, Kommunikation, Backup & Restore, Firmware-Update …
- Projekt-Viewer: Anzeige (und Ändern) von projektierten BACnet-Objekten als Betriebsdaten, Alarme und Trendaufzeichnungen …
Weitere Softwarefunktionen
- Routing von IP- und BACnet-Netzwerken
- Zugriffssteuerung über eine Benutzerverwaltung (Rollen und Rechte)
- Kompatibel zu dem BACnet-Standard ISO 16484-5:2017, Rev. 15. Details siehe PICS-Liste und AMEV-Testat
- Verarbeitung von bis zu 2.000 BACnet-Objekten
- Versand von BACnet-Notifications (Alarme oder Meldungen) per E-Mail oder SMS
- Direkte Online-Programmierung über PC mit grafischer Programmieroberfläche, Modulbibliothek und Makrofunktionen für kompakte Regelungen, bis zu 128.000 Programmzeilen, Beispielapplikationen stehen zur individuellen Anpassung zur Verfügung
- Je 32.767 analoge und digitale Datenpunkte (intern), sowie weitere Datenpunkte (extern) für Kommunikation mit dem RS485-Bus, den IO-Modulen und dem Feldbus
- Geografische Sonnenstandberechnung der relevanten Sonnenstandswinkel, sowie die Uhrzeiten für Sonnenaufgang und -untergang
- Softwarepaket: BACnet G 01 03 10 enthalten
Optionen, Softwarepakete (Aktivierungscode mit registriertem Zugang über SE-Homepage)
- Modbus G 01 03 20 (Modbus-Master)
Robustes Metallgehäuse, Industriedesign für Hutschienenmontage.
