Beschreibung
Zertifizierter nativer BACnet Building Controller (Geräteprofil B-BC) nach BACnet-Standard ISO 16484-5:2012, Rev. 12, und zusätzlich ab Firmware-Version 03.08.08 auch gemäß BACnet-Norm ISO 16484-5:2017, Rev. 15.

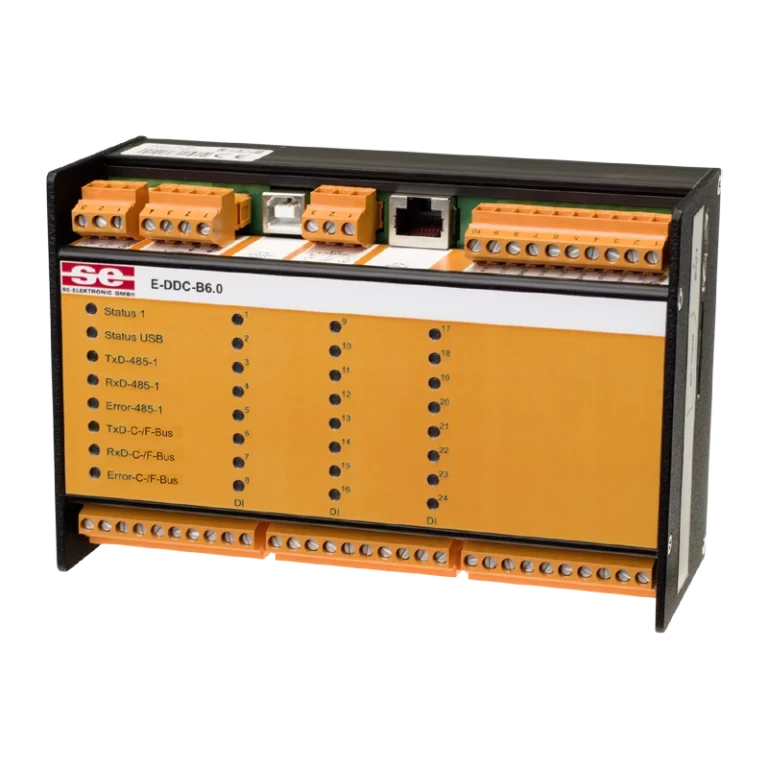

Frei programmierbare modulare DDC-Einheit zur Regelung, Steuerung, Überwachung und Optimierung von Systemen für die Gebäudeautomation. Realisierung von einfachen HLK-Lösungen bis hin zu komplexen Anforderungen und gewerkeübergreifender Kommunikation mit Router-Funktionalität. Hohes Maß an Planungssicherheit und Interoperabilität bieten die genormten und weit verbreiteten Kommunikationsprotokolle wie BACnet oder Modbus gewährleistet.
Erhebliche Steigerung der Performance und der Anzahl der aktiven Teilnehmer durch die neue F-Bus Technologie.
- 1× RS485-Schnittstelle (2-Draht) für Kommunikation über BACnet MS/TP (mit Router-Funktion), Modbus RTU (Master/Slave) und SE-Standard A-, B-, E-Bus
- 1× USB Service Schnittstelle (Typ B) für Diagnose, Parametrierung und Wartung, Webserver-Funktionalität
- 1× E-HMI Schnittstelle zur Anzeige von Betriebsdaten, Stör- und Betriebsmeldungen mit Quittierfunktion und benutzerabhängigen Einstellmöglichkeiten
- 1× C-/F-Bus-Schnittstelle, wahlweise für 22 C-Bus- oder 32 F-Bus-Teilnehmer, bis zu 400 mA belastbar
- SD-Flashkarte für Trenddaten, Applikationen, CAD-Daten, Sprachen, Firmware …
- NVRAM für nichtflüchtige Daten (Datenerhalt über Pufferbatterie)
- 1× Echtzeituhr (RTC) mit automatischer Sommer- und Winterzeitumschaltung
- 24× Digitaleingänge AC 8 …28 V, DC 12 …36 V, mit Potential
- 4× Analogausgänge DC 0 …30 V, max. 10 mA
Software-Webkonfiguration
- Komfortables, passwortgeschütztes Webinterface mit benutzerabhängigem Zugriff
- Konfiguration: Gerät, Netzwerk, Bus, Modem, Routing, BACnet-Einstellungen …
- System: Diagnosemöglichkeiten für BACnet-Objekte, Kommunikation, Backup & Restore, Firmware-Update …
- Projekt-Viewer: Anzeige (und Ändern) von projetktierten BACnet-Objekten als Betriebsdaten, Alarme und Trendaufzeichnungen …
Weitere Softwarefunktionen
- Routing von IP- und BACnet-Netzwerken
- Zugriffssteuerung über eine Benutzerverwaltung (Rollen und Rechte)
- Kompatibel zu dem BACnet-Standard ISO 16484-5:2012, Rev. 12, und zusätzlich ab Firmware-Version 03.08.08 auch BACnet-Norm ISO 16484-5:2017, Rev. 15. Details siehe PICS-Liste
- Verarbeitung von bis zu 1.000 BACnet-Objekten
- Versand von BACnet-Notifications (Alarme oder Meldungen) per E-Mail oder SMS
- Direkte Online-Programmierung über PC mit grafischer Programmieroberfläche, Modulbibliothek und Makrofunktionen für Kompaktregler, 32.768 Programmzeilen, Beispielapplikationen stehen zur individuellen Anpassung zur Verfügung
- Je 4.096 analoge und digitale Datenpunkte (intern) sowie weitere Datenpunkte (extern) für Kommunikation mit dem RS485-Bus und dem Feldbus (C-/F-Bus)
- Geografische Sonnenstandberechnung relevanten Sonnenstandswinkel, sowie die Uhrzeiten für Sonnenaufgang und -untergang
Optionen, Softwarepakete (Aktivierungscode mit registriertem Zugang über SE-Homepage)
- Modbus G 01 03 20 (Modbus-Master)
Zertifikate
- BACnet-Standard ISO 16484-5:2017, Rev. 15
Robustes Metallgehäuse, Industriedesign zur Hutschienenmontage.
