Beschreibung
Zertifizierter nativer BACnet Building Controller (Geräteprofil B-BC) nach der BACnet-Norm ISO 16484-5:2012, Rev. 12, und zusätzlich ab Firmware-Version 03.08.08 auch gemäß BACnet-Norm ISO 16484-5:2017, Rev. 15.
Frei programmierbare modulare DDC-Einheit zur Regelung, Steuerung, Überwachung und Optimierung von Systemen der Gebäudeautomation. Realisierung von einfachen HLK-Lösungen bis hin zu komplexen Anforderungen und gewerkeübergreifender Kommunikation mit Router-Funktionalität. Hohes Maß an Planungssicherheit und Interoperabilität bieten die genormten und weit verbreiteten Kommunikationsprotokolle wie BACnet oder Modbus.
Erhebliche Steigerung der Performance und der Anzahl der aktiven Teilnehmer durch die neue F-Bus Technologie.
- 1× RS485-Schnittstelle (2-Draht) für Kommunikation über BACnet MS/TP (mit Router-Funktion), Modbus RTU (Master/Slave) und SE-Standard A-, B-, E-Bus
- 1× USB Service Schnittstelle (Typ B) für Diagnose, Parametrierung und Wartung, Webserver-Funktionalität
- 1× E-HMI Anschluss zur Anzeige von Betriebsdaten, Stör- und Betriebsmeldungen mit Quittierfunktion und benutzerabhängigen Einstellmöglichkeiten
- 1× C-/F-Bus Schnittstelle, wahlweise für 22 C-Bus- oder 32 F-Bus-Teilnehmer, bis zu 400 mA belastbar
- SD-Flashkarte für Trenddaten, Applikationen, CAD-Daten, Sprachen, Firmware …
- NVRAM für nichtflüchtige Daten (Datenerhalt über Pufferbatterie)
- 1× Echtzeituhr (RTC) mit automatischer Sommer- und Winterzeitumschaltung
- 16× Digitaleingänge AC 8 …28 V, DC 12 …36 V, potentialbehaftet
- 8× Digitalausgänge, Relaiskontakte AC 250 V, NO max. 5 A, NC max. 3 A, AC1
Software-Webkonfiguration
- Komfortables, passwortgeschütztes Webinterface mit benutzerabhängigem Zugriff
- Konfiguration: Gerät, Netzwerk, Bus, Modem, Routing, BACnet-Einstellungen …
- System: Diagnosemöglichkeiten für BACnet-Objekte, Kommunikation, Backup & Restore, Firmware-Update …
- Projekt-Viewer: Anzeige (und Ändern) von projektierten BACnet-Objekten als Betriebsdaten, Alarme und Trendaufzeichnungen …
Weitere Softwarefunktionen
- Routing von IP- und BACnet-Netzwerken
- Zugriffssteuerung über eine Benutzerverwaltung (Rollen und Rechte)
- Kompatibel zu dem BACnet-Standard ISO 16484-5:2017, Rev. 12, und zusätzlich ab Firmware Version 03.08.08.auch BACnet-Norm ISO 16484-5:2017, Rev.15. Details siehe PICS-Liste
- Verarbeitung von bis zu 1.000 BACnet-Objekten
- Versand von BACnet-Notifications (Alarme oder Meldungen) per E-Mail oder SMS
- Direkte Online-Programmierung über PC mit grafischer Programmieroberfläche, Modulbibliothek und Makrofunktionen für kompakte Regelungen, 32.768 Programmzeilen, Beispielapplikationen stehen zur individuellen Anpassung zur Verfügung
- Je 4.096 analoge und digitale Datenpunkte (intern), sowie weitere Datenpunkte (extern) für Kommunikation mit dem RS485-Bus, den IO-Modulen und dem Feldbus
- Geografische Sonnenstandberechnung der relevanten Sonnenstandswinkel, sowie die Uhrzeiten für Sonnenaufgang und -untergang
Optionen, Softwarepakete (Aktivierungscode mit registriertem Zugang über SE-Homepage)
- Modbus G 01 03 20 (Modbus-Master)
Zertifikate
- BACnet-Standard ISO 16484-5:2017, Rev. 15

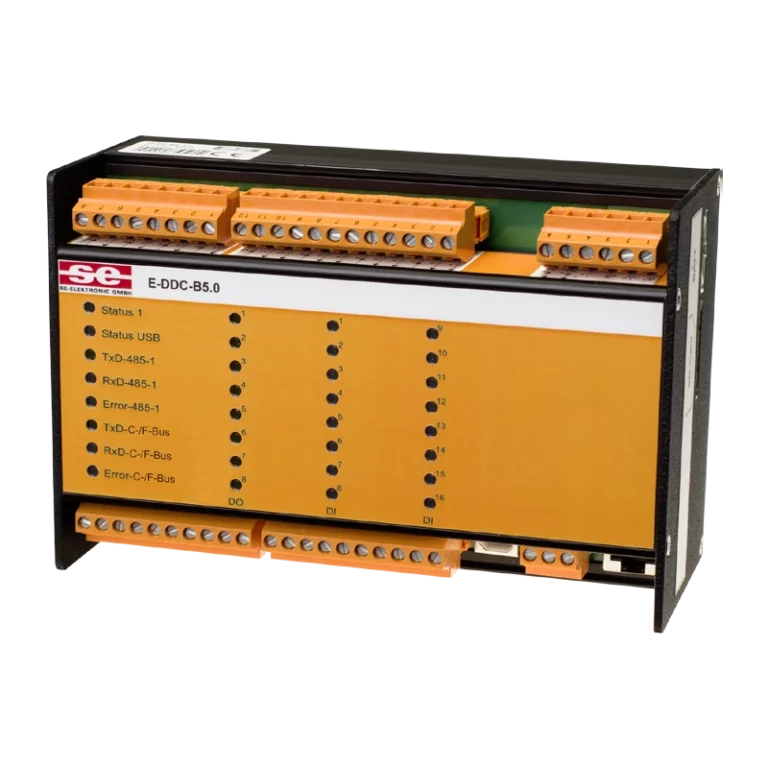

Robustes Metallgehäuse, Industriedesign zur Hutschienenmontage.
